СИСТЕМА ОРБИТАЛЬНОЙ ОБРАБОТКИ СОС-200 Orbit Cut

СИСТЕМА ОРБИТАЛЬНОЙ ОБРАБОТКИ СОС-200

Предназначена для расширения возможностей ручных электроэрозионных станков, повышает качество изготовляемых деталей, увеличивает производительность, легко устанавливается, совместима со всеми типами EDM


СОС-200-15 Вес электрода 15 кг	СОС-200-50 Вес электрода 50 кг	Контроллер СОС-200

СПЕЦИФИКАЦИИ КОНТРОЛЛЕРА


Спецификации	Мембранная клавиатура. Более 30 рабочих трэков, Z-lock и loran mode.
Индикатор направления перемещения	Круг, квадрат, шестиугольник, "X", "+"
Питание	AC110V / 220V 0.2KVA
Диапазон ввода	0.002 ~ 9.999 mm
Скорость орбитальной обработки	0.15 ~ 0.8 mm/Sec. 10 шагов
Размеры (ДхШхВ)	315 x 460 x 200 mm
Масса	16.6 kg

СПЕЦИФИКАЦИИ ГОЛОВОК


	СОС-200-15	СОС-200-50
Макс. масса электрода	15 kg	50 kg
Размеры (Д x Ш x В)	200 x 200 x 200 mm	235 x 235 x 200 mm
Масса	13 kg	27 kg
Ход по X, Y	±5 mm	±5 mm
Точность	0.01 mm	0.01 mm

РЕЖИМЫ ОРБИТАЛЬНОЙ ОБРАБОТКИ:

ПРИМЕРЫ ОРБИТАЛЬНОЙ ОБРАБОТКИ:



Обработка угла	T-образная обработка	Предотвращение деформаций и скопления отходов при обработке больших глубоких поверхностей

Изготовление шестиугольника	100% винтообразная матрица	Полости различных размеров изготавливаются с использованием электрода одного размера

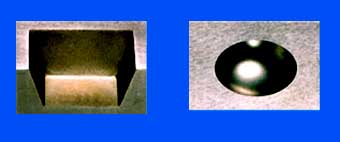

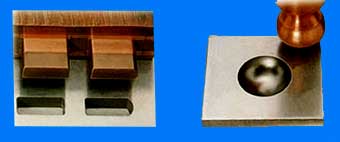

ОБРАЗЦЫ ДЕТАЛЕЙ
