Супердрели JM325D, JM528D, JM325DZ, JM528DZ, DNC42+DN403D CNC EDM WITH HEIDENHAIN CONTROLLER

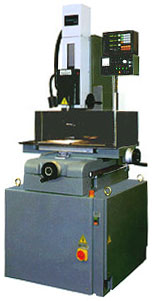

ВЫСОКОСКОРОСТНЫЕ СВЕРЛИЛЬНЫЕ СТАНКИ -

СУПЕРДРЕЛИ JM325D, JM528D

* Спецификации оборудования приведены на этой странице после рисунков.

ПЕРЕДОВАЯ ТЕХНОЛОГИЯ JOEMARS
- ВСЕГДА УСТРЕМЛЕНА В БУДУЩЕЕ


JM325D	JM528D

Новые исследования JOEMARS в области искрового разряда позволили оснастить СУПЕРДРЕЛИ специальными контурами искрообразования, обеспечивающими высокую скорость обработки, эффективную промывку, высокую точность и меньший износ электрода.

ЭЛЕКТРОЭРОЗИОННЫЕ СУПЕРДРЕЛИ JOEMARS специально разработаны для сверления отверстий

0.3mm -

3.0mm в твердых сплавах, таких как закаленная и легированная сталь, карбидированный вольфрам.

ПРИМЕРЫ СВЕРЛЕНИЯ ОТВЕРСТИЙ:

Стартовые отверстия для проволочно-вырезной обработки	Отверстия для охлаждения	Глубокие отверстия в инжекторах
Промывочные отверстия в медном электроде	Глухие отверстия	Отверстия на наклонной поверхности

СПЕЦИФИКАЦИИ СУПЕРДРЕЛЕЙ JM325D, JM528D:


MOДEЛЬ

JM325D

JM528D

Размеры рабочего стола

460 x 210 mm

600 x 300 mm

Ход по X Y

330 x 200 mm

350 x 250 mm

Серво-ход электрода по Z

345 mm

Серво ход оси W (по вертикали)

-----

200 mm

Ход направляющей

150 mm

Максимальная масса детали

100 kg

450 kg

Диаметр электрода

0.3 mm ~

3.0 mm

0.3 mm ~

3.0 mm

Максимальная длина электрода

400 mm

Расстояние от держателя
электрода до рабочего стола

100 ~ 250 mm

5 ~ 355 mm

Диэлектрик

Дистиллированная вода

Объем диэлектрика

2 х 20 л

Вес станка

620 kg

900 kg

Размеры станка

865x1465x2070 mm

1020x1545x2070 mm

*Все спецификации и дизайн могут быть изменены без специального уведомления.


СПЕЦИФИКАЦИИ ГЕНЕРАТОРОВ:


Максимальный выходной ток	25A
Диапазон значений пикового тока	10 ступеней (0 ~ 9)
Диапазон значений конденсатора (C-box)	10 ступеней (0 ~ 9)
Диапазон значений T-on	20 ступеней (0 ~ 19)
Диапазон значений T-off	20 ступеней (0 ~ 19)
Диапазон значений напряжения дуги	10 ступеней (0 ~ 9)
Серво-управление	Бесступенчатое (VR управление)

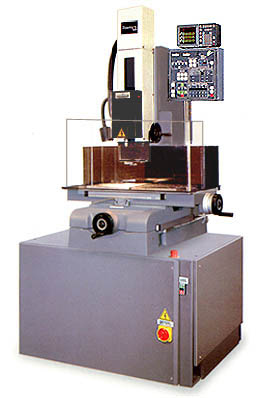

СУПЕРДРЕЛИ JM325DZ, JM528DZ

С СИСТЕМОЙ УПРАВЛЕНИЯ ФАЗЗИ (АВТОТЕХНОЛОГ)


JM325DZ	JM528DZ

ПРЕИМУЩЕСТВА СУПЕРДРЕЛЕЙ JM325DZ, JM528DZ:

Оператор быстро осваивает систему управления "FUZZY" ("ФАЗЗИ").

Система управления "FUZZY" имеет следующие преимущества: все, что вам необходимо задать для выбора наилучших условий обработки, это:

(A) Материал электрода и детали

(B) Диаметр электрода

(C) Износ электрода.

Можно задавать 6 видов параметров обработки:

- пиковый ток

- конденсатор

- время-on

- время-off

- искровой промежуток

- серво-чувствительность

В памяти могут храниться 100 пользовательских наборов условий обработки.

Система DRO (Digital Read Out) работает с 3-мя осями. Оси X,Y используют линейную шкалу, ось Z использует энкодер. Блок DRO имеет стандартный последовательный интерфейс RS232.

Координата по оси Z автоматически обнуляется при касании поверхности детали.

Электрод автоматически отводится в начальную точку после достижения требуемой глубины.

Используется система контроля дуги: если обработка нестабильна, "время-оff" будет отрегулировано, если нестабильность обработки не уменьшится за определенное время, то разряд прекратится.

Вода подается насосом высокого давления и не разбрызгивается благодаря системе контроля давления.

Параметры обработки могут быть при необходимости временно изменены во время обработки без нарушения хранящихся в памяти параметров.

Супердрели имеют систему анти-соударения электрода с деталью.

Используются 5 видов индикаторов тревоги: достижения заданной глубины, возникновения дуги, низкого уровня диэлектрика, безопасности, короткого замыкания электрода с деталью.

Используется система искрообразования "MOSFET", необходимая для обработки карбидированного вольфрама, закаленной и легированной стали, твердых сплавов.

Могут применяться электроды диаметром 0.3 -3.0 mm

Можно сверлить отверстия в наклонных, сферических, изогнутых поверхностях.


СПЕЦИФИКАЦИИ СУПЕРДРЕЛЕЙ JM325DZ, JM528DZ:


MOДEЛЬ

JM325DZ

JM528DZ

Размеры рабочего стола

460 x 210 mm

600 x 300 mm

Ход по X, Y

330 x 200 mm

350 x 250 mm

Серво-ход электрода по Z

345 mm

Серво ход оси W (по вертикали)

-------

200 mm

Ход направляющей

150 mm

Maкс. вес детали

100 kг

450 kг

Диаметр электрода

0.3mm ~

3.0mm

0.3mm ~

3.0mm

Максимальная длина
электрода

400 mm

Расстояние от держателя
электрода до рабочего стола

100 ~ 250 mm

5 ~ 355 mm

Диэлектрик

Дистиллированная вода

Объем диэлектрика

2 х 20 л

Вес станка

620 kг

Размеры станка

1090x1465x2070 mm

*Все спецификации и дизайн могут быть изменены без специального уведомления.


СПЕЦИФИКАЦИИ ГЕНЕРАТОРОВ:


MOДEЛЬ

JM325DZ

JM528DZ

Напряжение питания

200 / 220 / 346 / 380/ 440 / 575 / 600 3 фазы VAC

200 / 220 / 346 / 380 / 440 / 575 / 600 3 фазы VAC

Максимальная
потребляемая
мощность

3.5 KVA

5 KVA

Максимальный
пиковый ток

38A

Количество параметров
обработки

100 наборов (0 ~ 99)

Диапазон значений
пикового тока

15 ступеней (0.3A~38A)

Диапазон конденсатора

16 ступеней (0 ~15)

16 ступеней (0 ~ 15)

Диапазон значений
времени-On

99 ступеней (1 ~ 99)

Диапазон значений
времени-Off

99 ступеней (1 ~ 99)

Диапазон искрового
промежутка

16 ступеней (1 ~16)

Диапазон серво-
чувствительности

100 ступеней (0 ~ 99)

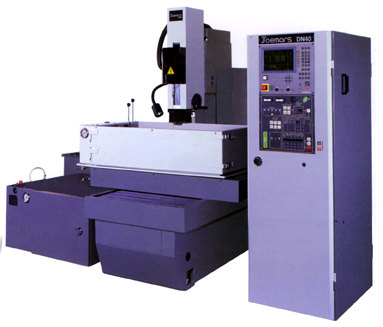

СВЕРЛИЛЬНЫЙ СТАНОК DNC42+DN40

(c системой ЧПУ)

DNC42+DN40

Несущие конструкции DNC42 обладают высокой жесткостью и устойчивостью к температурным и механическим деформациям, мощная станина обеспечивает сохранение высокой точности в процессе обработки. Рабочий бак и емкость для хранения воды выполнены из нержавеющей стали.

Дополнительные (по сравнению с JM325DZ, JM528DZ) возможности DNC42+DN40:

Используется контроллер

Heidenhain TNC 310

со множеством "Циклов пользователя".

Оси X,Y,Z могут перемещаться одновременно.

Редактирование программы в фоновом режиме во время выполнения другой программы.

Простой диалоговый режим редактирования

Контроллер TNC 310 хранит 64 программы, максимальное количество блоков - 6000.

Возможно многократное выполнение фрагментов программы и выполнение подпрограмм.

Имеются функции сдвига координат, зеркала, поворота координат, масштабирования.

Функции поиска центра отверстия, центра детали, центра по оси Х, центра по оси Y.

Функция поиска координат угла детали.

Интерфейс RS 232-C/V.24.

ПРИМЕРЫ ОБРАБОТКИ НА DNC42+DN40



Обработка отверстий для охлаждения	Обработка множества отверстий


СПЕЦИФИКАЦИИ СТАНКА DNC42


MOДEЛЬ

DNC42

Размеры рабочего стола

650 x 400 мм

Ход по X, Y

420 x 320 мм

Серво-ход электрода по Z

345 мм

Серво ход оси W (по вертикали)

250 мм

Ход направляющей

150 мм

Максимальный вес детали

900 кг

Диаметр электрода

0.3 ~

3.0

Максимальная длина
электрода

400 мм

Расстояние от держателя
электрода до рабочего стола

20 ~ 420 мм

Диэлектрик

Дистиллированная вода

Объем диэлектрика

400 л

Вес станка

1200 кг

Размеры станка

1200 x 1350 x 2110 мм


*Все спецификации и дизайн могут быть изменены без специального уведомления.


СПЕЦИФИКАЦИИ ГЕНЕРАТОРА:


	DN40
Напряжение питания	200 / 220 / 346 / 380 / 440 / 575 / 600 3 фазы VAC
Максимальная потребляемая мощность	5 KVA
Максимальный пиковый ток	38 A
Количество параметров обработки	100 наборов (0~99)
Диапазон пикового тока	15 ступеней (0.3A~38A)
Диапазон конденсатора	16 ступеней (0~15)
Диапазон времени-On	99 ступеней (1~99)
Диапазон времени-Off	99 ступеней (1~99)
Диапазон искрового промежутка	16 ступеней (1~16)
Диапазон серво чувствительности	100 ступеней (0~99)
Количество осей, управляемых ЧПУ	3 оси
Программная память	128kB
Количество файлов	64 файла (Max. 6000 блоков)
Минимальный ввод	0.001mm
Интерполяция	Линейная в 3 осях. Круговая в 2 осях.
Время выполнения блока	40 mс
Внешний интерфейс	RS-232-C/V.24
Ввод программ	HEIDENHAIN plain language
Стол для инструментов	Стол на 99 инструментов
Подпрограммы	Повтор фрагментов программы и выполнение подпрограмм
Фоновое редактирование	Стандартное
Стандартные циклы	Множество видов
Преобразование координат	Сдвиг, вращение, зеркало и масштабирование
Измерение позиции	Текущая позиция может быть передана непосредственно в программу
