СТАНКИ С ЧПУ ДЛЯ КОНТУРНОЙ КООРДИНАТНО-ПРОШИВОЧНОЙ ОБРАБОТКИ.
ТРИ ОДНОВРЕМЕННО УПРАВЛЯЕМЫХ ОСИ.
С ЧПУ HEIDENHAIN TNC-416 (ПРОИЗВОДСТВА ГЕРМАНИИ), ИЛИ ЧПУ НА ОСНОВЕ ПРОМЫШЛЕННОГО PC (ПРОИЗВОДСТВА ТАЙВАНЬ).
* Спецификации оборудования приведены на этой странице после рисунков.

 ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ до 0.2 µmRa
 ПРОИЗВОДИТЕЛЬНОСТЬ до 770 mm3/min



СЕРИЯ HD (ЧПУ HEIDENHAIN TNC-416, ПРОИЗВОДСТВА ГЕРМАНИИ)

ОБОРУДОВАНИЕ ЕВРОПЕЙСКОГО УРОВНЯ КАЧЕСТВА СБОРКИ И НАДЕЖНОСТИ. ШИРОКИЙ СПЕКТР ПРИМЕНЕНИЯ.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
 A.T.C. - магазин на 4~6 электродов,
 C-ОСЬ,
 A-ОСЬ - ИНДЕКСНЫЙ СТОЛ С ЧПУ.
JMNC32A+HD50

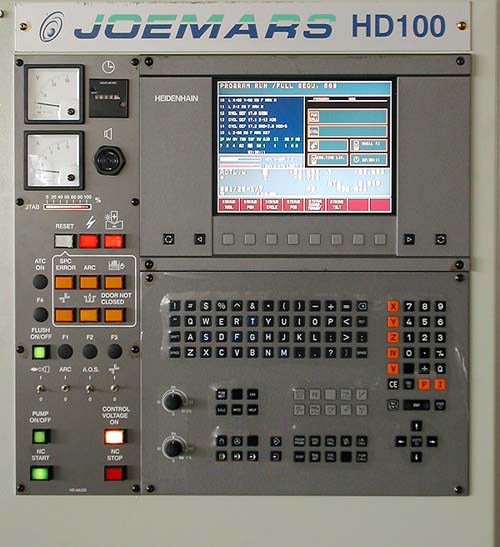

 ПАНЕЛЬ ОПЕРАТОРА.
СЕРИЯ "HD" CNC EDM
JMNC43A+HD75
JMNC60+HD100

РАЗЛИЧНЫЕ МЕНЮ ЧПУ HEIDENHAIN TNC-416

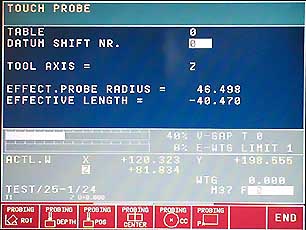

Калибровка и привязка к заготовке.

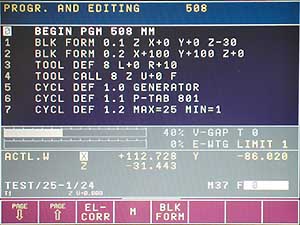

Программирование и редактирование.

Тестовый прогон программы орбитальной обработки с расширением в плоскости X,Y с одновременным движением вниз по оси Z. Используется встроенный цикл "Диск", режим расширения 5. Заготовка отображается в аксонометрии.

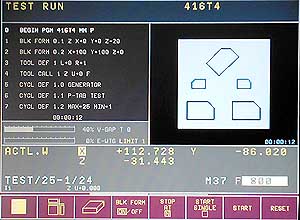

Тестовый прогон программы контурной обработки. Используются: вызов подпрограммы, встроенные циклы сдвига начала координат, масштабирования, зеркального отображения и разворота осей координат. Заготовка отображается в виде сверху.


СЕРИЯ P (ЧПУ PC, ПРОИЗВОДСТВА ТАЙВАНЬ)

НЕДОРОГОЕ ВЫСОКОПРОИЗВОДИТЕЛЬНОЕ ОБОРУДОВАНИЕ. ДРУЖЕСТВЕННЫЙ ИНТЕРФЕЙС ОПЕРАТОРА С ГРАФИЧЕСКИМИ ПОДСКАЗКАМИ. АВТОМАТИЗИРОВАННАЯ ОБРАБОТКА. ШИРОКИЙ СПЕКТР ПРИМЕНЕНИЯ.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
 A.T.C. - магазин на 4~6 электродов,
 C-ОСЬ,
 A-ОСЬ - ИНДЕКСНЫЙ СТОЛ С ЧПУ.
JMNC32A+P50
JMNC43A+P75
JMNC60+P100
ПАНЕЛЬ ОПЕРАТОРА.
СЕРИЯ "P" CNC EDM


* Эргономичная панель

* 3D графический дисплей

* Встроенные функции контурной и орбитальной обработки облегчают редактирование программ.

* Встроено 256 наборов параметров для обработки различных материалов от грубой до финишной.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
КООРДИНАТНО-ПРОШИВОЧНЫХ СТАНКОВ JOEMARS


ВЫСОКОЕ КАЧЕСТВО ИЗГОТОВЛЕНИЯ
Эффективность производства начинается со станков самого высокого качества.
Координатно-прошивочные станки JOEMARS - это универсальное, высоконадежное оборудование с большим сроком службы

ВЫСОКАЯ ЖЕСТКОСТЬ КОНСТРУКЦИИ ДОСТИГНУТА БЛАГОДАРЯ КОМПЬЮТЕРНОМУ ПРОЕКТИРОВАНИЮ
JMNC32A и JMNC43A имеют прочную C-образную ферму из мелкозернистого чугуна "Миханит".
Из всех станков малой и средней серии модель JMNC60 обладает наилучшей компоновкой и повышенной грузоподъемностью (возможность обрабатывать заготовки массой до 2000 кг), имеет неподвижный рабочий стол, установленный непосредственно на массивной литой станине, и головку, перемещающуюся в направлениях X, Y, Z.
Серво система постоянного тока обладает высоким разрешением и осуществляет быстрое и точное позиционирование по 3-м осям благодаря оптическим линейкам.
Каждая ось имеет точные антифрикционные подшипники и прецизионные линейные направляющие на элементах качения:




ЭФФЕКТИВНАЯ ПРОМЫВКА И ФИЛЬТРАЦИЯ
Превосходная система промывки и фильтрации гарантирует оптимальные условия электроэрозии.
Простое обслуживание и легкая замена патрона бумажного фильтра.
Эффективная система охлаждения поддерживает тепловую стабильность обработки.

БЕЗОПАСНОСТЬ
Машины оборудованы датчиками и контролируют температуру, уровень диэлектрика, а также возможность воспламенения.
Работа немедленно останавливается, если температура диэлектрика становится слишком высокой, либо уровень слишком низким, либо возникает пламя, что гарантирует безопасность оператора.

ГЛАВНЫЕ ОСОБЕННОСТИ СИСТЕМ ЧПУ
HD серия комплектуется системой ЧПУ HEIDENHAIN TNC-416.
P серия комплектуется ЧПУ с промышленным компьютером на основе PC.
Наиболее передовые схемы искрового разряда "L. W. F." уменьшают износ электрода, особенно при проработке острых углов.
Специальные схемы управления Временем-Off в режиме "TRACKING MODE" предотвращают образование дугового разряда.
Встроенные 8 наборов наиболее распространенных условий обработки (МЕДЬ-СТАЛЬ, МЕДЬ-АЛЮМИНИЙ, ГРАФИТ-СТАЛЬ, ГРАФИТ-АЛЮМИНИЙ, СТАЛЬ-СТАЛЬ, МЕДЬ-КАРБ.ВОЛЬФР., ВОЛЬФР.МЕДЬ-КАРБ.ВОЛЬФР. и другие) для обработки различных материалов от грубой до финишной,  каждый набор включает 32 шага.
Оси X Y Z перемещаются одновременно, что позволяет с высокой точностью получать сложные поверхности.
Программирование в диалоговом режиме упрощает работу.
Используются схемы искрообразования "MOSFET" для увеличения производительности и получения больших площадей зеркального качества поверхности.
Стойка ЧПУ представляет собой модульную конструкцию, что упрощает ее обслуживание.
Двойной ток (высокого и низкого напряжения) обеспечивает высокую скорость снятия металла и однородное качество поверхности.
RS-232 интерфейс.
Выбор метрической либо дюймовой системы MM / INCH.
Все параметры обработки могут быть изменены во время работы без воздействия на информацию в памяти.
Полные и исчерпывающие функции ЧПУ: вертикальная обработка по оси Z, боковое перемещение, орбитальная обработка, контурная обработка в 3-х осях, автообнаружение краев, автообнаружение центра круга, обработка многоместной формы.
Устройство автоматической смены электрода, C ось и А ось комплектуются дополнительно, чтобы обеспечить полностью автоматизированную высокопроизводительную безостановочную обработку.

СПЕЦИФИКАЦИИ МОДУЛЯ МАШИНЫ СЕРИИ HD
(c ЧПУ HEIDENHAIN TNC-416) и СЕРИИ P (c PC-ЧПУ)

МОДЕЛЬ

JMNC 32A
JMNC 43A
JMNC 50
JMNC 60
Размеры рабочего стола
мм
600x300
650x400
750x520
900x650
Ход по X, Y
мм
300x200
400x300
500x400
600x400
Серво-ход электрода
мм
300
350
350
350
Расстояние от держателя электрода до рабочего стола
мм
167-467
290-640
270-620
255-605
Макс. масса электрода
кг
60
75
150
150
Макс. масса детали
кг
500
800
1200
2000
Рабочий бак (ДxШxВ)
мм
910x520x300
1100x600x340
1290x720x420
1300x900x430
Масса модуля машины
кг
1200
1400
2000
3000
Размеры
мм
1675x1175x2070
1480x1900x2340
1850x1730x2350
1540x2230x2320

СПЕЦИФИКАЦИИ МОДУЛЯ ЧПУ И ГЕНЕРАТОРА
СЕРИИ HD (c ЧПУ HEIDENHAIN TNC-416) и СЕРИИ P (c PC-ЧПУ)


МОДЕЛЬ

HD50,P50
HD75,P75
HD100,P100
Макс. ток
A
50
75
100
Потребляемая мощность
KVA
4.5
7
9
Maкс. скорость снятия металла
mm3/min
390
610
770
Износ электрода
%
0.2
0.2
0.2
Лучшая шероховатость поверхности
mRa
0.2
0.2
0.2
Масса нетто
кг
250
300
330
Размеры
мм
 680X1060X1820 (HD)
 820X1010X1850 (P)
 680X1060X1820 (HD)
 820X1010X1850 (P)
 680X1250X1820 (HD)
 820X1480X1850 (P)

СПЕЦИФИКАЦИИ МОДУЛЯ ДИЭЛЕКТРИКА
СЕРИИ HD (c ЧПУ HEIDENHAIN TNC-416) и СЕРИИ P (c PC-ЧПУ)  :
МОДЕЛЬ
D 32
D 43
D 50
D 60
Объем
л
280
320
570
800
Мощность насоса
л.с.
0.5
0.5
0.5
0.5X2
Масса нетто
кг
Встроен
100
150
200
Тип фильтра
 Бумажн.
фильтр
Бумажн.
фильтр
Бумажн.
фильтр
Бумажн.
фильтр
Размеры
мм
1060x1260x500
1150x850x1000
1500x950x1100
2000x1200x600

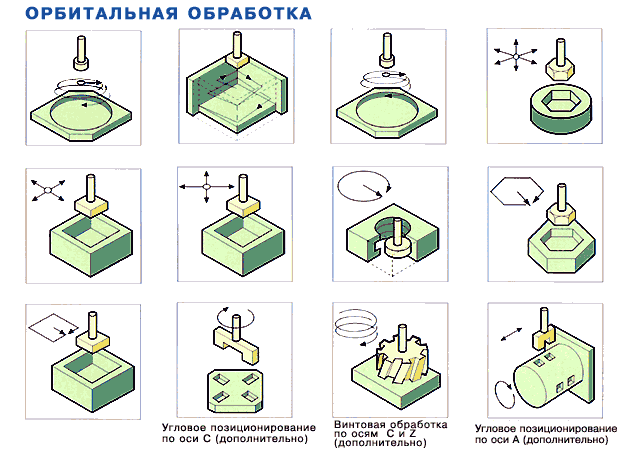

ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ ПРОШИВОЧНЫХ СТАНКОВ JOEMARS. НАЖМИТЕ НА ИЗОБРАЖЕНИЯ СЛЕВА ДЛЯ ПРОСМОТРА СХЕМ ОБРАБОТКИ.


ПРИМЕРЫ ПРОШИВОЧНОЙ ОБРАБОТКИ. НАЖМИТЕ НА ИЗОБРАЖЕНИЕ СЛЕВА ДЛЯ ПРОСМОТРА УВЕЛИЧЕННОГО ИЗОБРАЖЕНИЯ (244K).


A.T.C. - магазин на 4 электрода (6 электродов)
(от $13,100)

 C-ОСЬ (от $13,750)
 A-ОСЬ - ИНДЕКСНЫЙ СТОЛ С ЧПУ *,
МАССА СТОЛА 23 КГ,
МАКС. МАССА ДЕТАЛИ
(ЗНАЧЕНИЯ МАКС. МАССЫ ДЕТАЛИ ЗДЕСЬ И ДАЛЕЕ - БЕЗ УСТАНОВКИ ЗАДНЕЙ БАБКИ)
ПРИ ВЕРТИКАЛЬНОМ
РАСПОЛОЖЕНИИ СТОЛА - 8 КГ.
(от $6,850)
  A-ОСЬ - ИНДЕКСНЫЙ СТОЛ С ЧПУ *,
ДИАМЕТР ПЛАНШАЙБЫ, ММ:
130 / 140 / 170 / 220 / 280 / 320 / 400,
МАССА СТОЛА, КГ:
27 / 32 / 41 / 68 / 106 / 156 / 255,
МАССА ДЕТАЛИ (ВЕРТИКАЛЬ), КГ:
12 / 20 / 33 / 48 / 74 / 102 / 123.
(от $11,500)

A-ОСЬ - ИНДЕКСНЫЙ СТОЛ С ЧПУ *
И ГИДРАВЛИЧЕСКИМ СЦЕПЛЕНИЕМ.
ДИАМ. ПЛАНШАЙБЫ,  ММ:
100 / 160 / 220 / 300,
МАССА СТОЛА БЕЗ МОТОРОВ, КГ:
20 / 40 / 100 / 230,
МАКС. МАССА ДЕТАЛИ (ВЕРТИК.), КГ:
30 / 90 / 200 / 500,
ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ, sec.+/-
45  / 15 / 15 / 15
( + 7. 5 sec., RON 255, RON 285)
( + 5 sec., RON 287)
(от $13,000)

НАКЛОННО-ПОВОРОТНЫЙ СТОЛ С ЧПУ *
И ГИДРАВЛИЧЕСКИМ СЦЕПЛЕНИЕМ.
ДИАМ.ПЛАНШ. НАКЛОННОЙ ОСИ, ММ:
100 / 220,
ДИАМ.ПЛАНШ. ПОВОРОТНОЙ ОСИ, ММ:
100 / 160,
МАССА СТОЛА БЕЗ МОТОРОВ, КГ:
50 / 200,
МАКС. МАССА ДЕТАЛИ, КГ:
30 / 100,
ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ
+/- 45 sec.( + 5.0 sec., RON 287)
(от $37,000)



 ВЕРТИКАЛЬНЫЙ / ГОРИЗОНТАЛЬНЫЙ
РУЧНОЙ ПОВОРОТНЫЙ СТОЛ
ДИАМЕТР ПЛАНШАЙБЫ, ММ:
150 / 200 / 250 / 300 / 350 / 400 / 500*,
МАССА СТОЛА, КГ:
12 / 31 / 48 / 77 / 98 / 135 / 220*,
МАКС. МАССА ДЕТАЛИ (ВЕРТИКАЛЬ), КГ:
19 / 47 / 73 / 116 / 143 / 195 / 300*.
размеры столов - нажмите здесь (145К)
(от $350)
*по специальному заказу

 ДЕЛИТЕЛЬНЫЕ ПЛАСТИНЫ ДЛЯ СТОЛОВ
(НАБОРЫ A,B,C ИЗ 2-Х ПЛАСТИН)

КОЛИЧЕСТВО ОТВЕРСТИЙ:
A) 9,28,34,41,47 / 10,29,35,43,49
B) 21,31,37,44,53 / 26,32,38,46,59
C) 61,71,77,83,91 / 67,73,79,89,97

(от $200)


РУЧНОЙ НАКЛОННО-ПОВОРОТНЫЙ
СТОЛ
 ДИАМЕТР ПЛАНШАЙБЫ, ММ: 300 ( 150 / 250 )*
  ВЫСОТА ЦЕНТРА В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ, ММ: 208 ( 90 / 150 )*,
МАССА СТОЛА, КГ: 93 ( 23 / 71 )*,
МАССА ДЕТАЛИ (ВЕРТИКАЛЬ), КГ: 140
(от $1,750 (от $3,500)* )
* по специальному заказу
 		 ЗАДНЯЯ БАБКАЯ РЕГУЛИРУЕМАЯ
ВЫСОТА ЦЕНТРА 113~230 ММ
(от $300)




ОПЦИЯ - ОСНАСТКА SYSTEM 3R
(Отдельно не продается. Поставляется только как опция при заказе станков).
